一、 產品簡介 　　

SD360感應加熱電源控制板采用高速DSP+CPLD核心架構設計，適用于1KW-100KW小功率感應加熱用途，適合于批量訂單的用戶使用，工作頻率1KHz-100KHz，高度數字化精工品質設計，支持遠程控制及現場控制方式，為正弦動力第三代自主研發生產的一種具有國際先進技術水平的感應加熱電源產品，采用IGBT為逆變器件。控制板帶缺相保護、恒流輸出、恒功輸出、過壓保護、恒溫輸出、過流保護、短路保護、工作狀態指示等功能。寬頻自適應、抗電壓波動性能好、高功率因數、高效節能、智能化保護系統等特點，適用于對金屬材料的熱加工、熱處理、熱裝配及焊接、熔煉等熱加工行業。

該主控板持續引領行業內核心控制算法及軟件技術的創新，控制軟件包的結構及運算處理速度可以保證所有控制回路的調節作用快速完成；同時具有可靠穩定性好，強抗干擾能力，采用獨特防干擾措施，惡劣干擾環境正常運行，控制板自診斷和負載運行保護功能齊全，具有電源故障保護、過壓保護、過載保護、短路保護等。因此，無論是外界還是內部產生的各類干擾、故障信號，都會因為上述保護功能而使得控制板性能更為安全可靠，輸入輸出全部采取隔離技術，適用范圍寬，具備完善的故障檢測、報警指示和保護功能，所有參數均為數字量，無溫度漂移變化，提高了調節精度和電源利用效率。 　

請注意：此型號控制板提供給批量用戶使用，可根據客戶要求（尺寸、顏色、功能）訂制，按實際功能精簡設計，高性價比，實物圖為完整高性能版本僅供參考。　

二、 性能指標 　　

1、采用DSP+CPLD數字控制系統、自動頻率跟蹤、頻率反饋自適應等先進控制技術，使設備運行更加穩定、效率更高。全自動SMD工藝制造，性能穩定可靠；

2、完善的故障檢測及報警功能，實時檢測負載狀態、負載電流、控制信號、反饋信號丟失等參數，設計有超頻/低頻等保護功能，保護系統更完善可靠。電流環（電壓環）反饋輸入信號支持互感器、0-5V等各種模擬量輸入信號；

3、工作運行模式：恒電流運行、恒功率運行、恒溫運行（選配項）、工藝程序運行（選配項），可根據不同工況或工藝要求選擇，支持12位常規精度或16位高精度（選配項）采樣控制；

4、主控板全面提升系統控制精度以及調節速度，電流電壓顯示的分辨率達到0.1V或0.1A，功率顯示的分辨率達到0.01K，輸出穩定；

5、全部輸出端口及開關量輸入端口采取電氣隔離設計，具有更好的電磁抗干擾保護效果；

6、單主控板、寬頻率自動跟蹤系統，具有故障點少，控制更精確的特點。寬頻設計負載適應性強，單臺電源可滿足多種工件加熱需求，無需頻繁更換多塊主板；可以方便用戶通過工藝調整，迅速準確的尋找到最佳的頻率、溫度、加熱深度和耗能之間的工藝匹配關系。

7、穩定性高不會受外部環境（如溫度、濕度等）影響，與模擬控制系統電源相比數字控制系統電源參數都是固化在程序里，環境變化不會影響內部參數，而模擬電源的參數由電阻等模擬器件確定，這些器件受環境影響比較明顯，如果溫度變化可能會造成參數的變化，因此相對應模擬控制系統而言，數字電源具有更高的穩定性。

8、良好的抗電壓波動性能，電網電壓在350V-440V之間波動時保證正常工作。采用電壓/功率、電流雙閉環控制，具有恒電壓、恒功率運行功能，即輸出電壓或功率不隨外界因素而變化，保證負載加熱的穩定性。

9、智能化保護系統，在線顯示故障問題，并可以在線查看故障解決方法，該電源有故障自診斷功能，當操作工誤操作或特殊工況出現報警時，觸摸屏?xí)@示出故障內容，點擊對應故障的幫助可以查詢到對應故障的解決方法。可使90%以上常見故障由操作人員迅速處理，大大提高生產效率，降低了對操作人員技術水平的依賴。

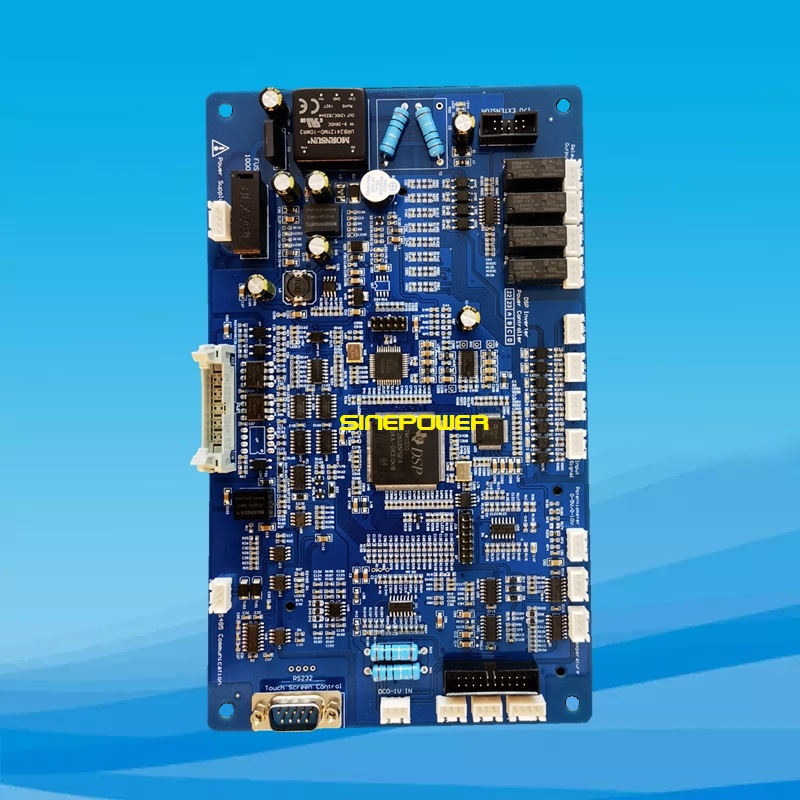

高清主板圖片：

想了解更多資料或相關技術說明書，請電話聯系銷售人員。

相關周邊配件及產品：
工業觸摸屏；STP10阻容吸收板；STP22觸發擴展模塊；STP01顯示操作模塊；SV800高壓采集模塊；
SK600IGTB驅動模塊；SK601IGTB驅動模塊；SK602IGTB驅動模塊。
