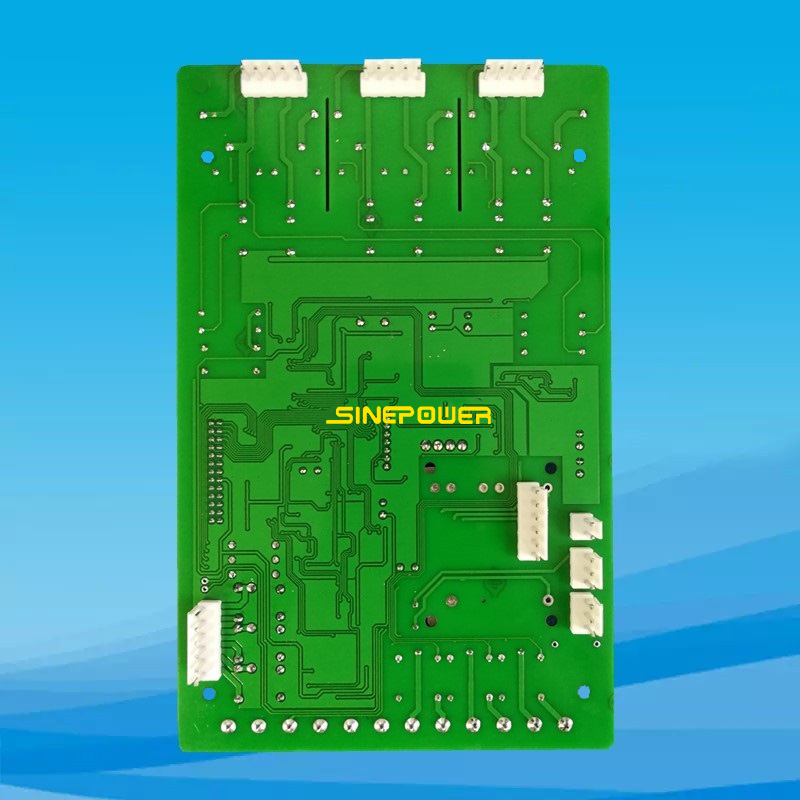

STC52電機軟啟動觸發板采用32位工業級高性能微處理器，高度數字化安規標準設計，專用于三相交流電機軟起動場合，適用發電機供電啟動，帶旁路輸出控制，配置RS485通訊功能，4-20mA信號輸出，三脈波變壓器控制。故障報警、界面參數采用LED數碼管菜單或LCD中文屏顯示，設定參數自動儲存。軟起動方式為電壓斜坡帶限流、電壓突跳、恒流軟起動，使電動機在任何工況下均能實現平滑起動，保護拖動系統，減少起動電流對電網的沖擊，保證電動機平滑減速停車、軟停車，有效的解決了慣性系統的停車喘振問題，消除拖動系統的反饋性沖擊，而且可根據電動機負載的特性來調節起動過程中的各種參數，如軟起動模式、過載保護等級、起停時間，控制板帶上電軟起動、軟停車、工作狀態指示。具有可控硅反并聯交流觸發方式，可觸發200A以下的可控硅，適用于工業各領域的交流三相鼠籠型異步電機等各種電機負載。

溫馨提示：主控板與LCD顯示屏的安裝孔位兼容市場上通用外殼，歡迎客戶訂制，更多信息請電話咨詢18926078358。

技術規格：

◆ 工作電源：380Vac ±15%  50/60HZ
◆ 額定工作電壓Ue：380Vac +/-15% 50/60HZ
◆ 額定工作電流Ie：10~100A
◆ 初始起動電壓：10~99%
◆ 軟起動方式：電壓斜坡兼有限流起動、電壓突跳起動、恒流起動
◆ 停車方式：軟停車、自由停車
◆ 軟起動時間：1~200秒
◆ 軟停車時間：0~200秒
◆ 報警繼電器觸點容量：250Vac/10A
◆ 電流互感器：次級5A標準互感器信號
◆ 過電流特性：6Ie/8S
◆ 介電強度: 3500 VRMS
◆ 起動頻率：每次起動時間間隔不得小于5分鐘
◆ 工作環境條件：
環境溫度: -20℃~ 60℃
相對濕度: ≤ 90%RH（無結霜）
室內安裝：無易燃、易爆、腐蝕性氣體、無導電塵，振動小于0.5G
海拔低于3000米，超過3000米應適當降低容量等級使用
◆ 外形尺寸：215X136X38mm    開孔尺寸：202X123mm
◆ 重量：0.8KG

型號	供電方式	RS485通訊	4-20mA輸出	內置電壓傳感器	顯示方式
STC52A	AC380V	有	有	有	LCD中文顯示
STC52B	AC380V	無	有	有	LCD中文顯示
STC52C	外配電源	有	有	有	LCD中文顯示
STC52D	外配電源	無	有	有	LCD中文顯示
STC52E	外配電源	無	有	有	LED數碼管顯示

◆ 產品符合標準：
IEC60947-4-2 ：Low-voltage switchgear and controlgear. Part 4-2:Contactors and motor-starters. AC semiconductor motor controllers and starters。
GB14048.6-1998：低壓開關設備和控制設備 第4-2部分:接觸器和電動機起動器 交流半導體電動機控制器和起動器。
GB3797-89 ：電控設備第二部分--裝有電子器件的電控設備。
IEC61000-4 ：電磁兼容、試驗和測量技術。
IEC65：電網電源供電的家用和類似一般用途的電子及相關設備的安全。





相關周邊配件及產品：
工業觸摸屏；STP10阻容吸收板；STP22觸發擴展模塊；STP01顯示操作模塊；SV800高壓采集模塊；
SK600IGTB驅動模塊；SK601IGTB驅動模塊；SK602IGTB驅動模塊。
